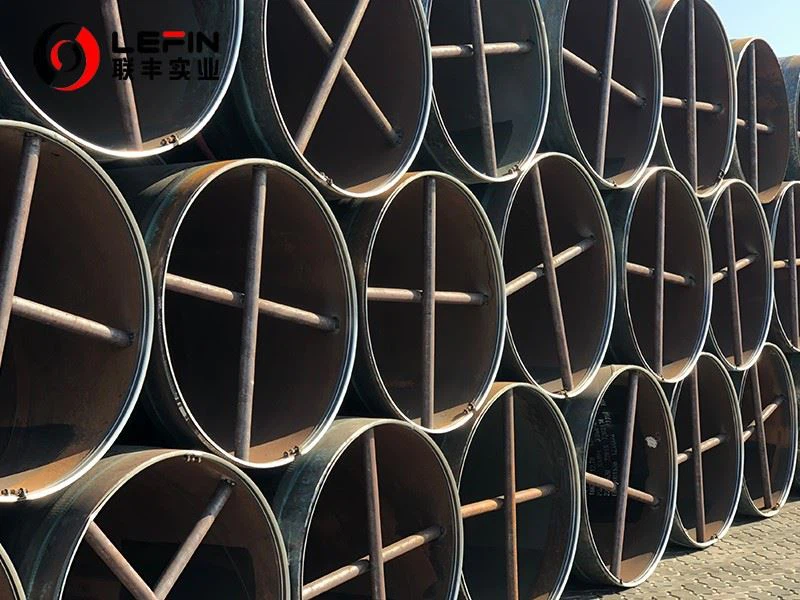

Pipa Garis Dsaw

Pipa saluran DSAW (pipa las busur yang terendam ganda) adalah sejenis pipa baja las yang terbuat dari proses pengelasan busur ganda terendam, yang banyak digunakan dalam sistem pipa jarak jauh seperti minyak dan gas alam.
---

1. Persiapan materi
• Penggunaan pelat baja berkekuatan tinggi (seperti API 5L X42 hingga X80 kelas) sebagai bahan baku, tunduk pada komposisi kimia yang ketat dan standar sifat mekanik.

2. Membentuk dan mengelas
• Pra-bending dan pembentukan:

Setelah pra-bending, pelat baja secara bertahap membungkuk menjadi bentuk silinder oleh mesin pembentuk (proses JCOE/UOE).

• Pengelasan internal dan eksternal:
◦ Dinding bagian dalam dan luar pipa baja adalah teknologi busur yang terendam, dan busur ditutupi oleh fluks selama pengelasan untuk mencegah oksidasi dan memastikan penetrasi dan keseragaman.
◦ Pengelasan bagian dalam dilakukan di bagian dalam tabung dan pengelasan luar dilakukan di luar, menciptakan lasan berkualitas tinggi di kedua sisi (lebih dapat diandalkan daripada pengelasan sisi tunggal).

3. Pasca pemrosesan
• Perluasan: Proses pengembangan hidrolik atau mekanis menghilangkan tegangan residual dan memastikan kebulatan dan akurasi dimensi.
• Pengujian non-destruktif (NDT): Menggunakan ultrasonik (UT), radiografi (RT) atau pengujian partikel magnetik (MT) untuk memeriksa cacat las.
• Pelapisan dan anti-korosi: pelapis resin epoksi (FBE), tiga lapisan polietilen (3PE) dan lapisan anti-korosi lainnya sesuai dengan persyaratan.

1. Kekuatan dan ketangguhan yang tinggi
• Cocok untuk pengangkutan tekanan tinggi (dapat menahan lebih dari 10MPA tekanan), grade material hingga x80 (kekuatan luluh di atas 550MPa).

2. Dinding kaliber besar dan tebal
• Spesifikasi Khas: diameter luar 406-1600 mm, ketebalan dinding 6-40 mm, panjang 6-18 m.
• Cocok untuk meletakkan jalur utama pipa minyak/gas jarak jauh.

3. kualitas pengelasan tinggi
• Pengelasan busur terendam dua sisi memiliki kedalaman penetrasi yang besar, beberapa cacat, dan kekuatan las dekat dengan bahan dasar.

4. kemampuan beradaptasi lingkungan yang kuat
• Cocok untuk suhu rendah, tekanan tinggi, korosi tinggi (seperti pipa kapal selam) dan kondisi keras lainnya.

• Transportasi minyak dan gas: Jalur pipa jarak jauh tanah dan bawah laut (seperti transmisi gas barat-timur, pipa lintas batas).
• Bahan kimia dan energi: Transportasi gas alam cair (LNG), karbon dioksida, hidrogen, dll.
• Infrastruktur:Proyek Konservasi Air, Sistem Pendingin Tenaga Nuklir dan skenario bertekanan tinggi dan tahan lama lainnya.

• Standar Internasional:API 5L (American Petroleum Institute), ISO 3183, DNV (Norske Veritas), dll.
• Persyaratan Lingkungan:Diperlukan tes HIC (resistensi terhadap retak hidrogen) dan SSC (korosi stres sulfida).

Keuntungan:
• kualitas las yang stabil, cocok untuk tekanan tinggi, pengangkutan aliran besar;
• Solusi yang disukai untuk pipa berdiameter besar dengan umur layanan yang panjang (hingga lebih dari 50 tahun).

Kekurangan:
• siklus produksi yang panjang dan biaya tinggi;
• Pipa berdiameter kecil kurang ekonomis daripada ERW.
