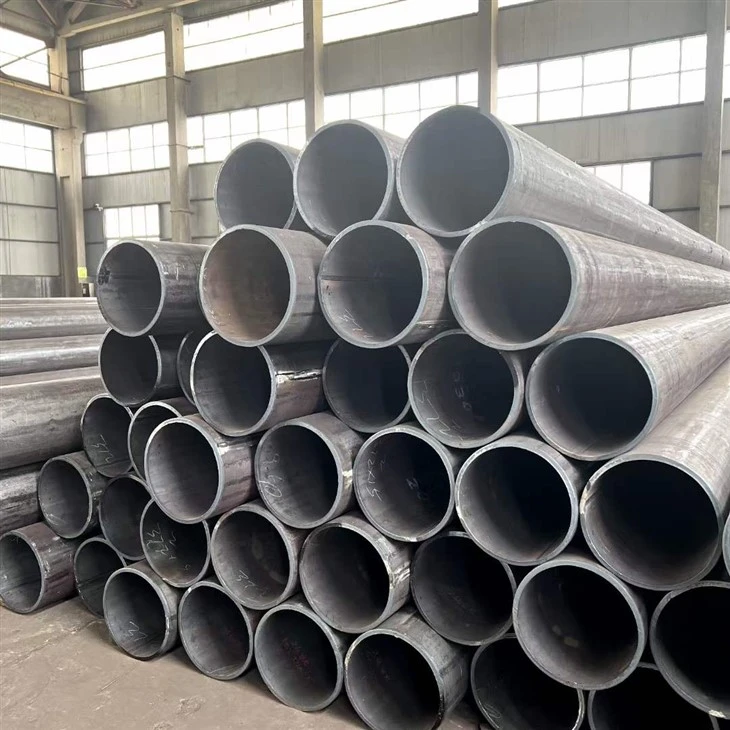

Pipa ASTM A53

ASTM A53 dan ASME SA53 dimaksudkan untukLayanan Tekanan(misalnya, uap, air, udara terkompresi, gas hidrokarbon dalam batas suhu) dan Aplikasi Struktural(Misalnya, perancah, pegangan tangan, menumpuk dukungan). Ini cocok untuk pengelasan dan untuk membentuk operasi yang melibatkan melingkar, membungkuk, dan bergelombang, tunduk pada kualifikasi tertentu.

A53 mencakup pipa dinding nominal (rata-rata) yang las, hitam dan panasUntuk meluncur, menekuk, menggerakkan, dan tujuan khusus lainnya dan cocok untuk pengelasan. Pipa yang dilapisi kontinu tidak dimaksudkan untuk flanging. Tujuan pipa yang dimaksudkan harus dinyatakan sesuai pesanan.

Jenis manufaktur utama

• Tipe S (mulus):Diproduksi melalui penindikan panas/ekstrusi. Integritas tertinggi untuk layanan kritis.
• Tipe E (ERW - Resistansi Listrik Dilas):Roll-formed dan dilapisi fusi tanpa logam pengisi. Hemat biaya untuk tekanan mid-range.
• Tipe F (Tungku Butt-Welded):Terus dilas menggunakan tekanan forge. Terbatas untuk dinding yang lebih ringan (biasanya SCH 10 atau lebih tipis) dan grade A.

Nilai material

• Kelas A:Kekuatan tarik minimum 330 MPa (48 ksi), hasil 205 MPa (30 ksi). Umum untuk penggunaan struktural/tekanan rendah.
• Kelas B:Mekanik yang Ditingkatkan - Tarik 415 MPa (60 ksi), hasil 240 MPa (35 ksi).Lebih disukai untuk sistem perpipaan tekanan.

Pilihan Perawatan Permukaan:

• Hitam (telanjang):Tidak dilapisi dengan skala pabrik residual. Membutuhkan perlindungan korosi eksternal dalam layanan.
• Galvanis (dilapisi seng):Hot-DIP diproses pasca manufaktur. Standar untuk lingkungan rawan korosi seperti pagar atau saluran air.

Ukuran Rentang Pipa A/SA53-B yang mulus dan dilas di:

• Ukuran: 1/8 "NPS hingga 26" OD
• Jadwal: S/10, S/20, S/40, STD, S/60, S/80, XH, S/100, S/120, S/140, S/160 dan XXH

Elemen kunci:Terutama besi (Fe), karbon (C), mangan (Mn), dengan jejak fosfor (P), sulfur (S), tembaga (Cu), nikel (Ni), kromium (CR), molibdenum (MO), dan vanadium (V) dalam batas tertentu.

Perbedaan Grade B:Umumnya memiliki kandungan karbon dan mangan yang sedikit lebih tinggi daripada kelas A untuk mencapai kekuatan yang lebih tinggi.

Pemanjangan:Bervariasi berdasarkan ukuran spesimen dan ketebalan dinding, biasanya mulai dari 35% hingga sekitar 15% untuk dinding yang lebih berat.

Tes hidrostatik: Wajib untuk semua pipakecuali digantikan oleh NDE untuk mulus (tipe S). Tekanan uji dihitung per formula dalam standar (biasanya menghasilkan stres lebih besar dari atau sama dengan 1000 psi / 6,9 MPa di dinding pipa).

Uji Listrik Non-Daerah (NDE): Wajib untuk pipa ERW (tipe E) dan mulus (tipe S).Memastikan integritas las (ERW) atau mendeteksi ketidaksempurnaan (mulus). Metode termasuk eddy arus atau pengujian ultrasonik.Dapat menggantikan uji hidrostatik untuk pipa mulus.

Uji perataan (pipa las):Diperlukan untuk ERW (Tipe E) untuk menunjukkan keuletan las.

Tes tikungan (tungku dilas):Diperlukan untuk Tipe F.

Tes tarik:Diperlukan per lot.

Tes Kekerasan:Mungkin diperlukan untuk persyaratan tambahan tertentu.

Tes pelapis (galvanis):Kepatuhan seng (tes palu atau catok) dan berat pelapis (tes triple-spot).

Bukan untuk layanan suhu tinggi:Tidak dimaksudkan untuk digunakan di atas 430 derajat (800 derajat F). ASTM A106 adalah spesifikasi yang lebih disukai untuk pipa baja karbon yang mulus untuk layanan suhu tinggi.

Bukan untuk korosi yang parah:Terutama untuk lingkungan yang ringan; Galvanisasi memberikan perlindungan korosi terbatas.

Weldability:Umumnya baik karena kandungan karbon rendah.

Peringkat Tekanan:Tekanan kerja yang sebenarnya tergantung pada ukuran, jadwal (ketebalan dinding), grade, suhu, dan kode desain (misalnya, ASME B31.1, B31.3).

• Sistem perpipaan tekanan rendah/sedang: Distribusi air, udara terkompresi, uap (tekanan rendah), gas (gas alam, propana - tunduk pada kode lokal), saluran oli.
• Aplikasi Struktural: Perancah, pegangan tangan, pagar, pagar, tiang dukungan.
• Saluran: saluran listrik (sering galvanis).
• Fabrikasi Umum: Bingkai, Basis Peralatan.

T1: Dapatkah ASTM A53 Kelas B Pipa Mengganti Pipa ASTM A106 dalam Layanan Suhu Tinggi?

A:Tidak direkomendasikan. Sementara keduanya adalah pipa baja karbon:

A53dinilai untukKurang dari atau sama dengan 430 derajat (800 derajat F)- Sifat mekaniknya menurun di luar ambang batas ini.

A106(khusus untuk layanan suhu tinggi) mempertahankan kekuatan hingga485 derajat (900 derajat f)Karena kontrol kimia yang lebih ketat (misalnya, sulfur/fosfor yang lebih rendah).
Perbedaan Kritis: A106 seamless pipe undergoes normalization heat treatment for enhanced grain structure stability. Substituting A53 in steam lines >Risiko 430 derajat Kegagalan creep atau retak las.

T2: Mengapa Pipa ERW (Tipe E) ASTM A53 terkadang ditolak untuk pipa layanan asam?

A:Terutama karenaRisiko integritas lasDi lingkungan H₂s:

Korosi selektif:Zona panas erw (haz) rentan terhadap retak tegangan sulfida (SSC) jika kekerasan melebihi22 HRC(per Nace MR0175).

Kurangnya normalisasi:Pipa Erw "As-Welded" mempertahankan tegangan residual, meningkatkan kerentanan SSC vs pipa mulus yang dinormalisasi.

Sensitivitas Cacat:Kelemahan fusi yang tidak lengkap pada jahitan las dapat menjadi titik inisiasi retak di bawah paparan gas asam.

ASTM A53adalah spesifikasi mendasar untukpipa baja karbon, tersedia diSeamless (Tipe S), Welded Resistansi Listrik (Tipe E), dan Tungku-Butt dilas (Tipe F)bentuk, diKelas A (Kekuatan Lebih Rendah) dan B (Kekuatan Lebih Tinggi). Itu banyak digunakan untukPipa tekanan, aplikasi struktural, dan penggunaan tujuan umum. Pipa bisa disediakantelanjang (hitam) atau galvanis. Persyaratan utama termasukKimia, sifat mekanik, kepatuhan dimensi, pengujian hidrostatik wajib, dan penandaan spesifik. Sedangkan serba gunatidak cocok untuk layanan suhu tinggi atau lingkungan yang sangat korosif. Grade B, Tipe S atau E adalah pilihan paling umum untuk perpipaan tekanan umum.
