PIPA CASING MINYAK

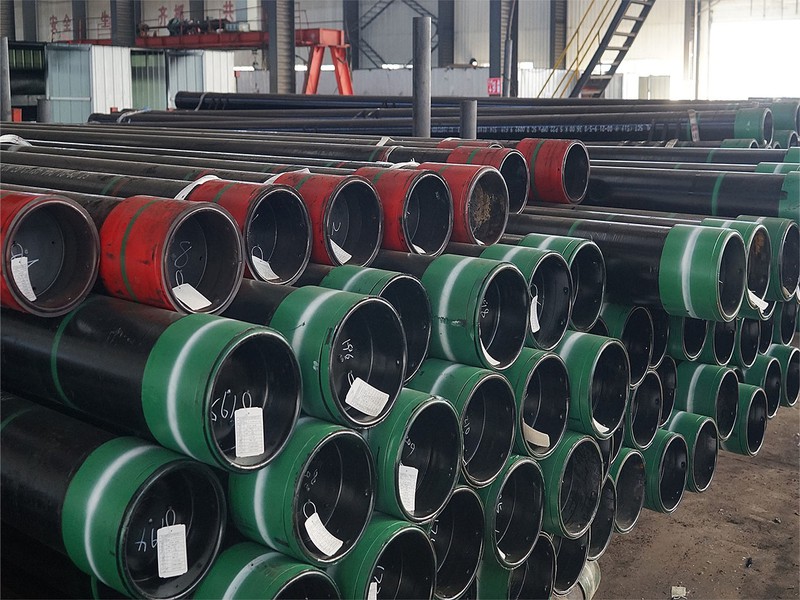

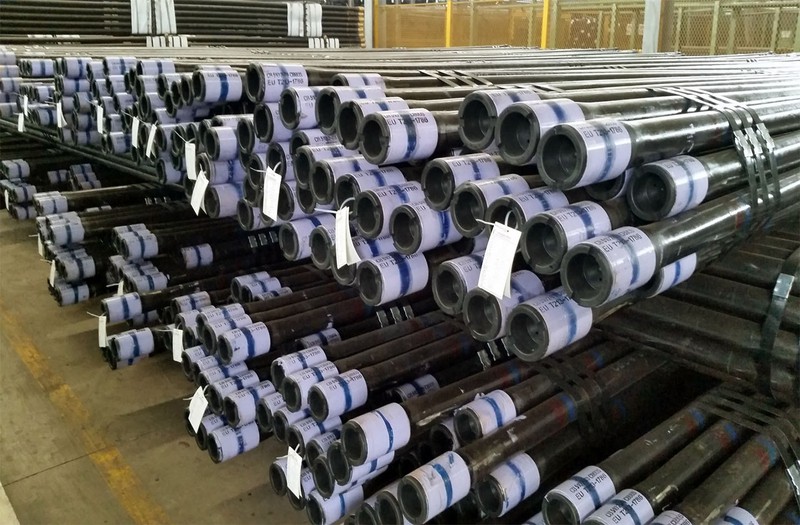

Pipa casing minyak, juga dikenal sebagai pipa casing sumur, merupakan komponen penting dalam industri minyak dan gas yang digunakan selama pengeboran dan penyelesaian sumur minyak dan gas. Ini adalah pipa baja berdiameter besar yang melapisi lubang sumur, memberikan dukungan struktural pada sumur dan memastikan integritas dan keamanannya selama dan setelah proses pengeboran.

Nilai baja pipa casing minyak diklasifikasikan menurut kekuatan luluh, kekuatan tarik, komposisi kimia, perlakuan panas, dan karakteristik lainnya. Standar American Petroleum Institute (API), khususnya API 5CT, mengkategorikan nilai-nilai ini untuk memastikan kompatibilitas dengan operasi minyak dan gas. Berikut adalah beberapa nilai API umum untuk pipa casing ladang minyak:

• J55: Ini adalah kelas serba guna yang banyak digunakan, cocok untuk sumur dangkal. Ia memiliki kekuatan luluh minimum 55,000 psi (379 MPa) dan kekuatan tarik minimum 75,000 psi (517 MPa). J55 dikenal karena keterjangkauan dan keserbagunaannya, menjadikannya pilihan populerketika biaya menjadi pertimbangan utama.
• K55: Sedikit lebih kuat dari J55, K55 diklasifikasikan sebagai akelas kekuatan sedang. Ia memiliki kekuatan luluh minimum sebesar 55,000 psi (379 MPa) dan kekuatan tarik minimum sekitar 95,000 psi (665 MPa). K55 adalahsering digunakan di sumur dangkal yang memerlukan penahanan tekanan sedang.
• N80: Nilai ini tersedia dalam dua varian:N80-1 dan N80Q. N80 memiliki kekuatan luluh minimum 80,000 psi (552 MPa) dan kekuatan tarik minimum 100,000 psi (689 MPa). Sangat cocok untuksumur dengan kedalaman sedangdan memberikan ketahanan yang baik terhadap korosi, sehingga ideal untukaplikasi lepas pantai.
• L80: Casing L80 dirancang untukaplikasi layanan asam, menawarkan ketahanan korosi yang lebih tinggi. Ia memiliki kekuatan luluh minimum 80,000 psi (552 MPa) dan kekuatan tarik minimum 95,000 psi (689 MPa). Nilai ini sering digunakan di lingkungan di manahidrogen sulfida (H2S) hadir.
• P110: Inisalah satu nilai tertinggicasing tersedia, dengan kekuatan luluh minimum 110,000 psi (758 MPa) dan kekuatan tarik minimum 125,000 psi (862 MPa). P110 cocok untuksumur dalam bertekanan tinggidan umumnya digunakan dipengeboran lepas pantaioperasi karena kekuatan dan keuletannya yang luar biasa.
• Q125: Q125 adalah acasing kelas premium dengan kekuatan luar biasa, menampilkan kekuatan luluh minimum 125,000 psi (862 MPa) dan kekuatan tarik minimum 140,000 psi (965 MPa). Ini biasanya digunakan dikedalaman ekstrim dan aplikasi tekanan tinggi, sering ditemukan di sumur lepas pantai.

Nilai ini dipilih berdasarkan kondisi spesifik sumur, termasuk kedalaman, tekanan, dan potensi adanya zat korosif. Pemilihan kelas casing sangat penting untuk menjamin stabilitas dan keamanan operasi ekstraksi minyak dan gas.

Pipa selubung minyak merupakan komponen penting dalam konstruksi sumur minyak dan gas, memberikan integritas struktural dan menjamin stabilitas dan keamanan sumur. Berikut penjelasan rinci tentang klasifikasi oil casing berdasarkan fungsi spesifik dan sifat desainnya:

• Casing Konduktor:

Selongsong konduktoradalah rangkaian casing pertamadipasang di sumur dan biasanya dipasangdi dalam bagian paling dangkal dari lubang sumur. Fungsi utamanya termasuk melindungi formasi dekat permukaan dari erosi, menyediakan landasan yang stabil untuk rig pengeboran, dan memungkinkan sirkulasi cairan pengeboran.

Tali selubung ini sangat penting untuk mencegah tersapunya formasi dangkal dan memastikan awal yang baik untuk operasi pengeboran selanjutnya. Casing konduktor biasanya disemen ke permukaan atau ke garis lumpur di sumur lepas pantai.

• Permukaan Casing:

Dipasangdi bawah selubung konduktor, casing permukaan berfungsi untukmemberikan perlindungan ledakan, mengisolasi pasir air, dan mencegah hilang sirkulasi. Hal ini sering terjadi pada batuan yang kompeten untuk mencegah runtuhnya sedimen dekat permukaan yang tidak terkonsolidasi, lebih lemah, dan untuk menahan potensi ledakan dangkal.

Casing permukaan juga memberikan kekuatan sepatu yang memadai untuk mengebor zona transisi bertekanan tinggi dan dapat menutupi bagian bangunan di sumur yang menyimpang untuk mencegah terjadinya keyseating formasi selama pengeboran lebih dalam. Tali ini biasanya disemen ke permukaan atau ke garis lumpur di sumur lepas pantai.

• Casing Menengah:

Casing perantara diposisikan dizona transisidan terbiasamengisolasi bagian lubang yang tidak stabil, zona kehilangan sirkulasi, zona bertekanan rendah, dan zona produksi. Hal ini sering kali diatur dalam zona transisi dari tekanan normal ke abnormal dan sangat penting untuk menutup zona bermasalah yang dapat mengkontaminasi cairan pengeboran atau membahayakan kemajuan pengeboran dengan kemungkinan masalah lubang.

Beberapa sumur mungkin memerlukan beberapa string perantara, dan beberapa string perantara juga dapat berfungsi sebagai string produksi jika liner dijalankan di bawahnya.

• Casing Produksi:

Lapisan terdalam, casing produksi, dirancang untukmengisolasi zona produksidan mengandung tekanan formasi jika terjadi kebocoran pipa.

Hal ini dapat dijalankan melalui zona produksi atau diatur di atas zona produksi dan mungkin juga terkena tekanan injeksi dari pekerjaan patahan, downcasing, pengangkatan gas, atau injeksi minyak inhibitor. Pekerjaan semen primer yang baik sangat penting untuk rangkaian ini guna memastikan isolasi zona produksi dan pengendalian tekanan formasi.

• kapal:

Liner adalah tali selubung yang tidak memanjang sampai ke kepala sumur, tetapi digantung pada tali selubung yang lain.

Liner digunakan sebagai pengganti string casing penuh untuk mengurangi biaya, meningkatkan kinerja hidraulik saat mengebor lebih dalam, memungkinkan penggunaan pipa yang lebih besar di atas bagian atas liner, dan tidak mewakili batasan tegangan pada rig. Liner dapat berupa rangkaian perantara atau rangkaian produksi dan biasanya disemen sepanjang keseluruhannya.

Setiap jenis casing memainkan peran berbeda dalam proses konstruksi sumur, memastikan integritas sumur, keamanan, dan produksi minyak dan gas yang efisien.

Pipa selubung minyak memiliki berbagai kegunaan dalam industri minyak dan gas:

• Dukungan Struktural:Ini memberikan integritas struktural pada lubang sumur, mencegah keruntuhan dan memastikan stabilitas sumur.
• Isolasi Cairan:Casing mengisolasi formasi geologi yang berbeda, mencegah migrasi cairan di antara formasi tersebut.
• Saluran untuk Cairan:Ini bertindak sebagai saluran untuk lewatnya minyak, gas, dan lumpur pengeboran.
• Perlindungan Lingkungan:Selubung minyak mencegah kebocoran minyak dan gas ke lingkungan, melindungi air tanah dan sumber daya permukaan.
• Penahanan Tekanan:Khususnya pada sumur dalam dan bertekanan tinggi, casing sangat penting untuk menahan tekanan tinggi yang dihasilkan selama ekstraksi minyak.

Singkatnya, pipa casing minyak merupakan komponen penting dalam industri minyak dan gas, memberikan dukungan struktural, memastikan integritas sumur, dan memfasilitasi ekstraksi hidrokarbon yang aman dan efisien.
